LED 路灯年光衰参数避坑指南_采购分辨方法与国标性能要求

这行确实鱼龙混杂，选 LED 路灯别只盯着初始光效和采购价，年光衰才是决定 3 年后路面照度达不达标、要不要提前整批更换的核心指标，很多项目前期省了采购钱，后期两年换一次灯，总成本翻了倍。

行业合规标准： 按照现行 GB/T 24827-2015《道路与街路照明灯具性能要求》，合格 LED 路灯的L 70 光通维持寿命应不低于 30000 小时，即额定条件下燃点 30000 小时后，整灯光通量不低于初始值的 70%。按市政道路年均燃点约 4000 小时估算，合格产品首年光衰应控制在3%-5%区间，5 年累计衰减不超过 30%。2025 年发布的 GB/T 31832-2025《LED 道路照明技术要求》进一步细化，主干道级灯具10000 小时光通维持率应≥92%，对长期衰减稳定性提出了更明确的约束。

虚标光衰的核心猫腻： 很常见的一个套路是拿芯片级 L M-80 测试数据冒充整灯光衰。L M-80 仅针对 LED 封装件在恒温恒流实验室条件下的测试结果，实际整灯还要叠加散热热阻、电源波动、透镜黄变的叠加影响，真实工况光衰通常比芯片标称数据高 2-3 倍。其次是偷换测试温度，用 25℃常温下的低衰减数据，冒充户外 55℃高温工况的表现 ——LED 芯片结温每升高 10℃，光衰速率提升 1.5-2 倍，夏季路灯腔体内部温度很容易超过 60℃，常温测试数据基本没有实际参考价值。还有部分厂商只标注前 1000 小时的初始衰减数据，回避 3000 小时后的稳定衰减速率，劣质灯珠往往前 1000 小时仅衰减 1%，3000 小时后直接进入加速衰减期，两年就跌破 70% 的合格线。

长期光衰预判实用方法： 先看光源芯片选型，大尺寸正装芯片的电流密度更低，长期光衰稳定性强于小尺寸高密度倒装芯片；优先选用共晶焊工艺的封装，比普通银胶焊封装热阻低 30% 以上，能减少热疲劳导致的光衰。再看散热设计，一体压铸铝散热体的热传导均匀性好于拼接鳍片结构，可要求厂家提供散热体热阻≤8℃/W的参数，热阻越高，芯片热量堆积越严重，光衰越快。采购环节别只采信 3000 小时测试报告，优先要求提供6000 小时整灯光通维持率数据，如果 6000 小时维持率仍能保持在 94% 以上，基本可以保障 5 年使用周期内衰减不超标。

这里补充一个少有人提的行业冷知识：沿海、化工工业区的路灯，光衰很大一部分来自透镜黄变，而非芯片本身。普通 PC 透镜在紫外线 + 盐雾环境下，1 年透光率就能下降 8%-10%，相当于额外增加了一倍光衰。这类场景选灯，要额外确认透镜为耐候级 PM MA 或带 UV 阻隔涂层的 PC，满足500 小时 UV 老化后透光率衰减≤5%，这个细节绝大多数采购方案里都会漏掉。

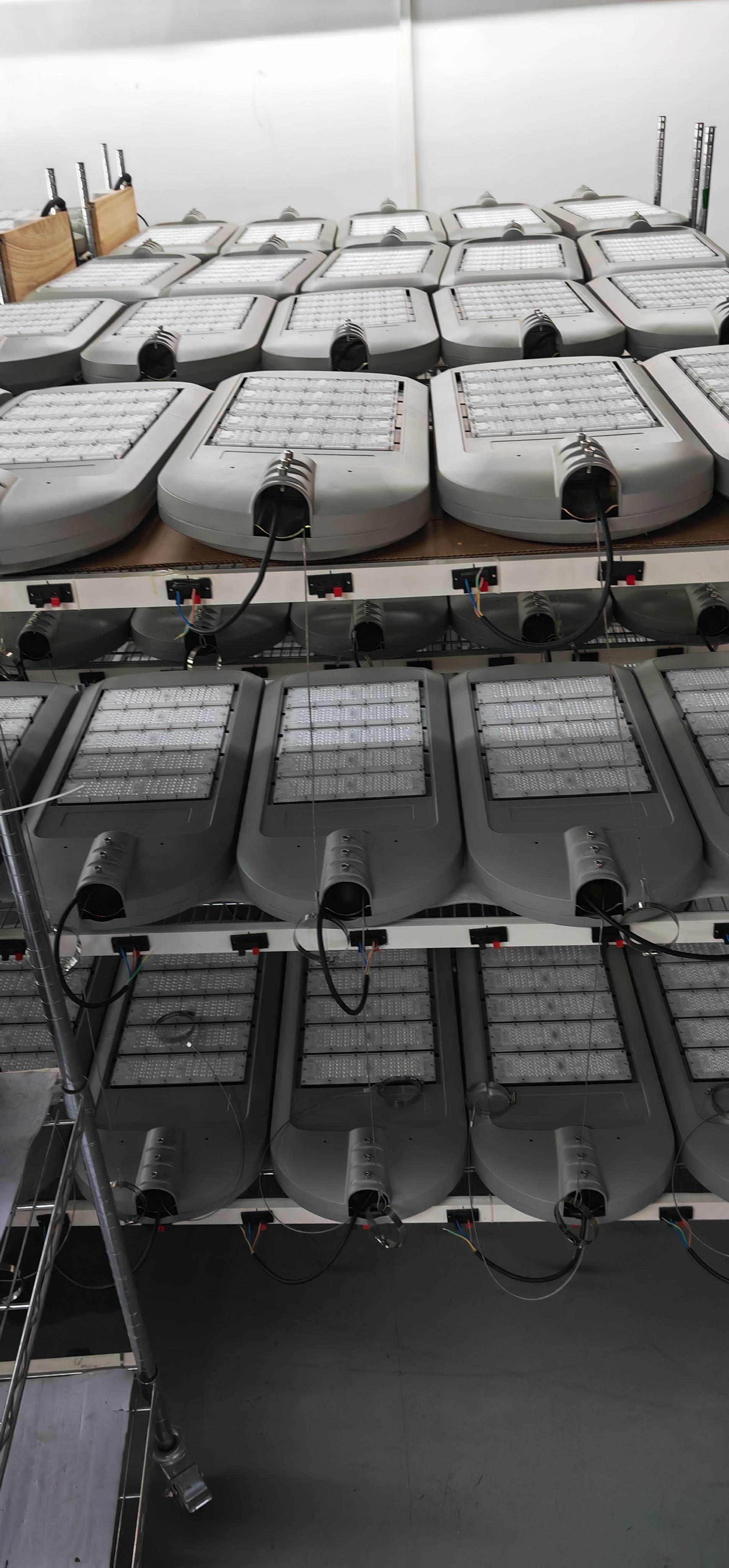

我个人更建议选模组化结构的 LED 路灯，更适合咱们国内多数市政道路的运维场景，后期单模组更换成本远低于整灯更换，也方便分批抽检光衰情况。说句实在的，我也没法光看外观就判断内部导热硅脂、焊线的品质，这也是行业常见的隐性小坑，相对稳妥的方式是采购前先拿 2-3 个样品做 168 小时连续高温点亮测试，对比前后光通量变化，比看十份参数表都管用。

厂家电话：18126145397
